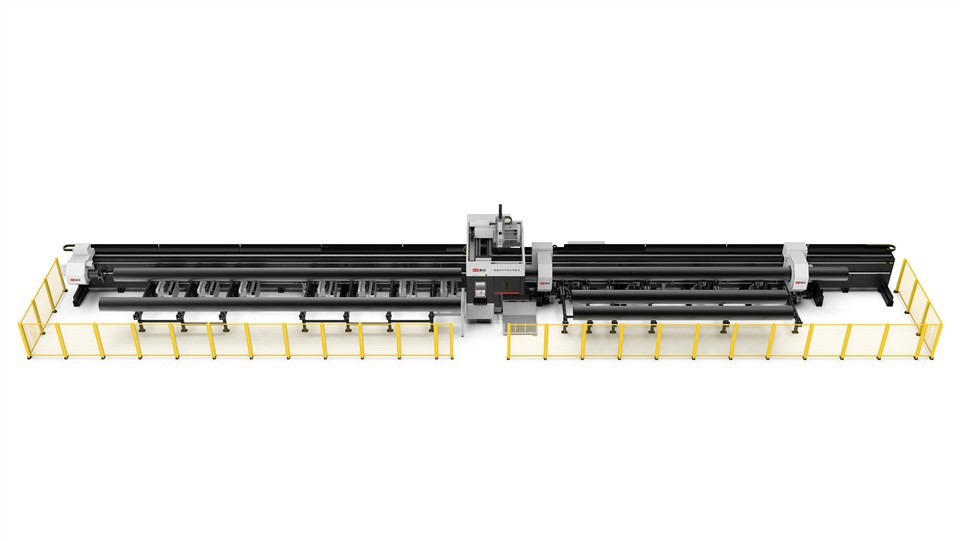

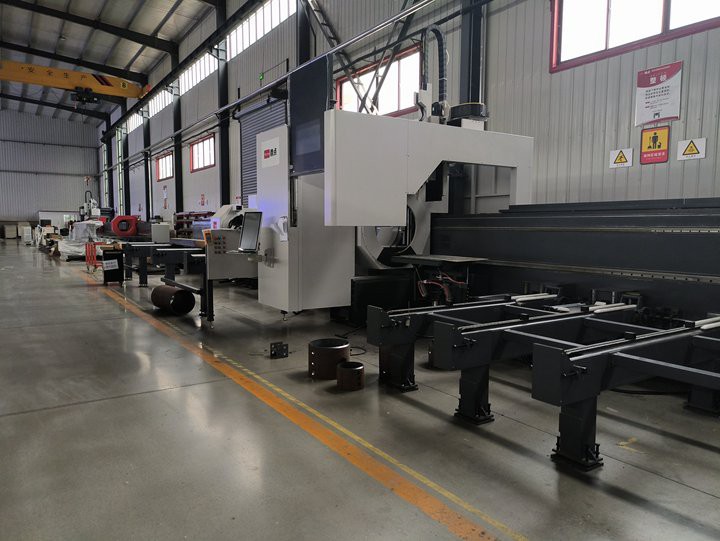

15000W pípu leysirskurðarbúnaður
Við munum tala um Tubest - settið og skannaðu skannar fyrir 15000W pípu leysirskurðarbúnaðinn
Ⅰ. Yfirlit
Þegar vinnsluhlutir sem krefjast skurðar á bevel (með A - ásinn sveiflast við vinnslu), og teikningin sýnir nú þegar flísarformið, verður að þekkja flísina við innflutning.
TILKYNNING:
Ef raunverulegt vélartól er ekki bevel vél,ekki þekkja bevelið, eins og það mun gera vinnslu ómögulegt.
Ef teikningin sýnir ekki að fléttan sé gerð, er hægt að nota hana 【Bættu við bevel】.
Innihaldið í bláu er smellt á námskeiðstengla. Smelltu á hlekkinn til að skoða nákvæmar breytur lýsingar og notkunaraðferðir fyrir samsvarandi aðgerðir.
Ⅱ. Aðgerðalýsing
1. AÐFERÐ BEVEL
Áður en þú notar þessa aðgerð skaltu smella á litla gírstáknið í efri - vinstra horninu á hugbúnaðinum, farðu í 【Notendastillingar→Vélstilling】, og athugaðu 【Vinklaður skurðhöfuð】.
A - ás sveifluhornsmörk: Mælt með 45 gráðu. Hámarks sveifluhorn A - ássins á vélarverkfærinu er ± 45 gráðu. Ef öðruvísi er, staðfestu með framleiðanda búnaðarins og sláðu inn raunverulegt gildi.
A - Axis sveiflulengd: Mælir sveiflulengdina á vélbúnaðinum og sláðu inn raunverulegt/áætlað gildi. Þetta gildi er aðeins til réttrar skjás meðan á uppgerð stendur og hefur ekki áhrif á raunverulega varp eða vinnslu.
2. Athugaðu skála meðan á innflutningi stendur
Viðurkenna bevel: Fyrir hlutateikningar sem eru búnar til í ytri hugbúnaði þarf fyrst að þekkja farveginn. Í færibreytum stillingum Flytja frá skrá, athugaðuBEVEL. Slökkt verkfæraleið innflutts hlutans mun síðan passa við flísina í teikningunni.
Útgáfuáhrif:
Eftir útgáfu 7.1.61 (IE . 2025 v1) er hægt að þekkja bevel fyrir öll snið nema *.Sat. Mælt er með skrám á *.step sniði.
Fyrir útgáfu 7.1.59 er mælt með skrám á *.igs sniði.
3. Automatic Normal Vector uppgötvun eftir innflutning
★ Ef hvetja birtist eftir innflutning sem er að fara að framkvæmaVenjuleg villueftirlit með vektor, smelltuOK.
Ef engin hvetja birtist gætirðu stillt út frá námskeiðinuVenjuleg villueftirlit með vektor.
Þetta munAthugaðu farartæki verkfærastigsinsaf innfluttum skrám. Og villan verður merkt með gulum þríhyrningi ef undantekning er.
4.. Ef venjuleg uppgötvun vektor finnur villur
Hugbúnaðurinn mun sýna „lítinn þríhyrningsmerki“ til að finna: ① Hlutinn í hlutalistanum; ② Sérstök verkfæraleið með málið.
Sveima músina yfir „litla þríhyrningsmerkjamerkið“ til að sjá sérstaka orsök Volluth vektorvillunnar.
Ef beðið er um „Part Toolpath hefur yfirviskuhorn“: Notaðu 【Overwing horn meðhöndlun】 Að vinna úr hlutanum.
Ef beðið er um þaðÓeðlilegur verkfæraleið venjuleg vektor er tilog hlutinn er lokaður hluti (svo sem ferningur rör eða kringlótt rör), athugaðu sem beðið er um hlutann í hlutalistanum, smelltu á 【Hætta við bevel】, smelltu síðan á 【Skannaðu bevel】Til að lota re - þekkja flísina.
Viðbótar tilkynning umSkannaðu bevelvirka: Skannaðu beveler önnur aðferð til að þekkja flísar, ná sömu niðurstöðu - sem þekkir flísarhornið. Það er aðeins frábrugðið í undirliggjandi aðferð, svo notaðu hana til að endur - þekkja hvenær vandamál koma fram.
Notkun:Veldu verkfæraleið eða hlutinn og smelltu á 【Skannaðu bevel】.
Þegar verkfæraleið er valin á það við um valinn verkfæraleið.
Þegar engin verkfæraleið er valin en hlutar eru skoðaðir í hlutalistanum á það við um innritaða hlutana.
Þegar engin verkfæraleið er valin og engir hlutar eru skoðaðir gildir hann um hlutinn sem nú er sýndur.
Taktu eftir: Skannaðu beveler aðeins hægt að nota fyrir lokaða hluta (td ferningur/kringlótt rör). Það virkar ekki fyrir óupplýsta hluta eins og horn straujárn, rásarstál eða i - geislar.
5. Ef villur eru viðvarandi og skannar skannar geta ekki leyst þær, eða hlutinn er opinn hluti
① Kveiktu <Display Normal Vectors>Til að skoða verkfæraleiðina með „litla þríhyrningsmerkinu“ og athuga hvar vektorinn er rangur.
② Eftir að hafa fundið óeðlilegan vektor skaltu staðfesta hvort teikningin á þessari stöðu er rétt teiknuð.
③ Ef teikningin er röng skaltu breyta henni; Ef rétt er, spyrðu hópinn eiganda í tæknilegum samskiptahópnum. (QR kóðinn í samfélaginu er íUmundir tækjastikunni.)
Ⅲ. Algengar spurningar
1. Hvernig á að ákvarða hvort hluti hafi verið viðurkenndur með bevel?
Einfaldur dómur: Krossinn - Hluti Forskoðun á myndaða bevel -hlutanum mun hafa flísartákn.
Gróft dómur: Athugaðu hvort verkfæraleiðin er með jaðarlínu. Verkfæraleið án jaðar er örugglega ekki farartæki.
Sýna dómgreind: Notaðu 【Sýna→Sýna venjulega vektora】Til að fylgjast með skýrum hætti hvort venjulegur vektor (þ.e. raunverulegur sveifluhorn skurðarhaussins) hafi horn. Horn gefur til kynna sveiflu við raunverulega skurði.
Nákvæmur dómur: Smelltu 【Mæla】, smelltu síðan á verkfæraleiðina; A - ás hornið á þeim tímapunkti birtist í annálnum.
Eftirlíkingardóm: Herma eftir því hvort skurðarhausinn sveiflast (A - ás horn).
2. Hvernig á að notaViðurkenna bevelá aðalviðmótinu?
Viðurkenna beveler notað til að bæta úr málum þar semBúðu til bevelgleymdist þegar hann teiknaði hluti í hugbúnaðinum.
Það er ekki hentugur fyrir innfluttar teikningar utanaðkomandi, sem geta ekki viðurkennt flísina. Til að forðast tvíræðni var þessi aðgerð fjarlægð í útgáfu 7.1.61.
3. Hvernig á að starfa þegar hluti teikning hefur enga bevel en skurður er krafist?
(1) Eftir að hafa teiknað hlutinn í 【Teiknaðu hluta】, smelltu 【Búðu til bevel】.
Takmörk Tubest útgáfu: Útgáfa 1.45 og hærri styður að teikna grindarhluta í Tubest.
TubePro útgáfumörk: Notaðu með TubePro útgáfu 7.1.21.170.0 eða hærri; Annars mun það ekki virka.
(2) Bættu skáli við innfluttar teikningar innan hugbúnaðarins
【Bættu við bevel】 (Sjálfvirk tól, föst regla)
【Yfirlag Ab - ás venjulegir vektorar】(handvirk aðlögun)
4. Af hverju meðhöndla mismunandi útgáfur yfirviskuhornið á annan hátt þegar þú þekkir utanaðkomandi teikningar/myndandi Tubedraw teikningar?
Fyrir útgáfu 1.61, smíðaði - í meðhöndlun á yfirvisku til að þekkja skálahníf.Skannaðu bevel.
Eftir útgáfu 1.61,Skannaðu bevel hefur smíðað - í yfir - Swing Angle meðhöndlun, sem þýðirSkannaðu bevelEftir útgáfu 1.61 mun ekki hafa yfirviskuhorn (með hámarksskurði, þ.e.a.s. flutningur efnis).
5. Hvernig á að nota notkunSkannaðu beveleðaHætta við bevel?
Til að lopa skanna eða hætta við skurði fyrir hluta skaltu velja hlutana í hlutalistanum og smellaSkannaðu beveleðaHætta við bevel.
