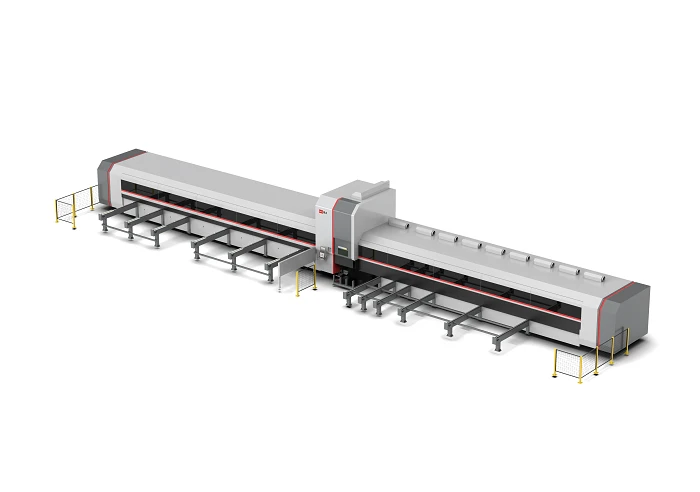

60KW pípuleysisskurðarbúnaður

60KW pípuleysisskurðarbúnaður

I. Yfirlit yfir pípuleysisskurðarbúnað

CypWizard þjónar sem brúarviðbót milli Tekla og TubesT, sem styður nú Tekla útgáfur: 19.0, 21.0, 21.1, 2020, 2022, 2023 og 2024.

Þessi viðbót flokkar hluta innan Tekla módel, breytir þeim í tiltekin snið og flytur þá inn í TubesT hugbúnað. Umbreytingarsniðin sem studd eru, skráð í forgangsröð, eru

T2T (valið)

X2T (efri)

IFC (bakvalkostur)

Athugið: Skáletraðir textar með bláum hápunktum eru smellanlegir kennslutenglar sem leiða til ítarlegra breytuskýringa og notkunarleiðbeininga.

II. Uppsetningarleiðbeiningar

Sækja

Þú getur frjálslega hlaðið niður CypWizard uppsetningarpakkanum frá hugbúnaðarniðurhalssíðu TubesT á opinberu vefsíðunni.

Að öðrum kosti, smelltu á hlekkinn hér til að hlaða niður.CypWizard.exe

Uppsetningarskref

Lokaðu Tekla fyrir uppsetningu.

Tvísmelltu- á "CypWizard.exe".

Haltu áfram með næstu skref eins og leiðbeiningar eru gerðar.

III. Framkvæmdaraðferð

Ræstu Tekla Structures.

Tvísmelltu- á skjáborðstáknið til að ræsa viðbótina.

Hlutaval.

Tvær útflutningsaðferðir í boði:

1. Taflaútflutningur (lotuvinnsla):Smelltu á "Breyta töflu" → Bæta við samsetningu/hlutanúmeri og númeri .

2. Beint val:Veldu hluta myndrænt í Tekla útsýnisglugganum.

Flytja út stillingar.

1. Weld Melding Staða:

Þegar valkosturinn er hakaður mun kerfið sjálfkrafa bera kennsl á t2t-sniðsskrár sem innihalda suðutengsl í líkaninu.

Hægt er að búa til tvíhliða-merkingarleiðir í TubesT-V1.47 og nýrri.

Ekki er hægt að búa til merkingarverkfærabrautir ef íhluturinn inniheldur brotna bitahluta.

2. Flokkaðu hluta eftir prófílnafni: Þegar þeir hafa verið valdir verða mismunandi hlutar sjálfkrafa settir í aðskildar möppur.

3. Skráarheiti: Tökum hlutanúmeraval sem dæmi.

Hlutainnflutningur.

Í TubesT, notaðu aðgerðina>úr tiltekinni möppu.

Til að flytja inn skrár úr mörgum möppum í einni aðgerð skaltu skoða tækniskjölin<Innflutningur á hlutum í lotum með Excel töflureiknum>fyrir nákvæmar verklagsreglur.

Hlutaklipping

Fyrir innflutta hluta íT2T snið, aukabreytingar og breytingar er hægt að framkvæma með því að smella á blýantstáknið í hlutalistanum. Snið eins ogX2TogIFCsem stendur styður ekki klippingarvirkni.

ÁBENDINGAR:

Ef útfluttir hlutar í nefndum sniðum uppfylla ekki kröfur þínar, styðja bæði LCH hlutar og rétthyrnd rör að auki útflutning á breytanlegu NC1 sniði.

Fyrir verklagsreglur, skoðaðu kennsluna:Hvernig á að flytja út nc1 sniðhluta inTekla.

IV. Algeng notkunarvandamál

1. Hvers vegna eru x2t og ifc snið flutt út? Hvernig eru þau frábrugðin t2t?

2. Hvers vegna er viðbótin ósamrýmanleg eftir að ný Tekla útgáfu hefur verið sett upp?

① Staðfestu útgáfusamhæfni

→ Staðfestu að Tekla útgáfan þín sé opinberlega studd af viðbótinni (sjá kafla 1 fyrir samhæfðar útgáfur).

② Settu aftur uppfærða viðbótina:

→ Eftir að hafa uppfært Tekla skaltu setja CypWizard viðbótina aftur upp til að tryggja að nýjasta exe uppsetningarforritið sé notað rétt.

③ Ræsingarröð samskiptareglur:

→ Opnaðu alltaf Tekla fyrst áður en þú virkjar viðbótina. Ekki er hægt að kveikja á viðbótinni á meðan Tekla er óvirkt.

3. Hvers vegna birtist „Ein eða fleiri villur komu upp“ við útflutning viðbótahluta?

4. Innflutningsviðvörun: „Tap á eiginleikum „suðuundirbúnings“ – hvað þýðir það?

Suðuundirbúningurer sérfræðingurskurðaðgerðartæknií Tekla, notað til að búa til skábrúnar fyrir suðusamskeyti.

Mælt er með því að nota beint hærri útgáfur af Tekla (21.1 og eldri) til að flytja út hluta.

▼ Útgáfutakmarkanir:

▼ Viðvaranir (frá CypWizard v1.61+):
