I. Inngangur

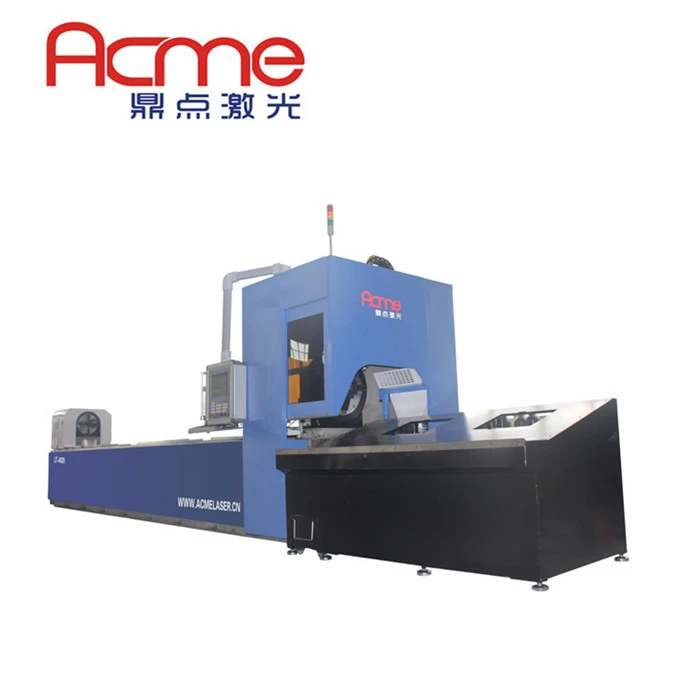

● Metal pípa og rör leysir klippa vél með 2000w trefjum leysir uppspretta.
● Hámark klippa vegg þykkt 15mm kolefni stál, 10mm ryðfríu stáli, 8mm ál, 5mm kopar, 5mm kopar.
● Skurður pípa og túpa af hringlaga, ferhyrndu, rétthyrndu, sporöskjulaga, miðlungs umferð málmi osfrv.
● Standard Φ = 20mm ~ 200mm, L = 6m.
● Rör lengd lengri en 6m og þvermál meira en 200mm, hægt er að aðlaga vélina.
II. Laser Skurður Pipe Type
| Round Slöngur og Hollow Section Skurður Stærð Min: 16mm Ø Hámark: 273 mm Ø |
| Square Slöngur og Box Skurður Stærð Min: 16mm x 16mm Hámark: 200 mm x 200 mm |
| Rétthyrndar slöngur Skurðargetu Min: 20mm x 15mm Hámark: 250mm x 150mm |
| Oval / sporöskjulaga slöngur Skurðargetu Min: 32mm x 17mm Hámark: 250mm x 125mm |
III. Skurður Þykkt Limit
Efni | Skurður Þykkt Limit |
Kolefnisstál | 15mm |
Ryðfrítt stál | 10mm |
Ál | 8mm |
Brass | 5mm |
Kopar | 5mm |
IV. Hraði Mynd
Þykkt | Carbon Steel | Ryðfrítt stál | Ál |
O 2 | Loft | Loft | |
1.0mm | 450mm / s | 400-450 mm / s | 300mm / s |
2.0mm | 120mm / s | 200-220 mm / s | 130-150 mm / s |
3.0mm | 80mm / s | 100-110mm / s | 90mm / s |
4,5 mm | 40-60mm / s | ||
5mm | 30-35mm / s | ||
6,0 mm | 35-38 mm / s | 14-20mm / s | |
8.0mm | 25-30mm / s | 8-10mm / s | |
12mm | 15mm / s | ||
14mm | 10-12mm / s | ||
16mm | 8-10mm / s |
V. Aðalhlutar
Nafn greinarinnar | Athugasemd |
Fiber leysir resonator | 2000W (IPG) |
Servó mótor og ökumaður | YASKAWA (Japan) |
Ball skrúfa stangir | HIWIN (Taiwan) |
Gír rekki | CHINESE |
Laser höfuð | RAYTOOLS (Sviss) |
Chiller | TONG FEI (Kína) |
Stjórnkerfi | PA8000 (ÞÝSKALAND) |
Liner fylgja | HIWIN (Taiwan) |
Gas hlutfallsleg loki | SMC (Japan) eða AIRTAG |
Minnkun gírkassa | MOTOVARIO (Frakkland) |
Machine málmur líkami | 16-25MM BÚNAÐUR FRAMLEIÐLEGT HEIMSBÚNAÐUR MEÐ HEITI OG FRAMLEIÐSLU |
VI. kostir sjálfvirka leysir rör klippa vél
1. Sjálfvirkur centrifugal pneumatic chuck úr LGmazak og HAAS.Accuray og gæði eru tryggð. Aðrir birgjar kaupa tilbúnar rafknúar sem auðvelt er að brjóta í reynd.
2. Handvirkt eða sjálfvirkt hleðsla frá bakgrunni vél-einkaleyfis hönnun.15-20s aftur hleðslutími síðan 60s hleðsla tíma frá hlið
3. Þýskaland upprunalega PA8000 eftirlitskerfi. Aðrir birgja nota Cypcut eða Higerman. Við höfum faglega hreiður hugbúnaður fyrir horn og rás stál klippa.
4. NW af rúminu okkar er 5t, úr 16-25mm heilu blaði úr stáli með hita og losunarmeðferð. Aðrir nota soðið stál rör vél rúm.
VII. Sýni
